Midi Range MNR 9


POPIS
Lakovací kabina určená k lakování větších vozidel a pro průmyslové lakování. Velikost vozidel a výrobků dle velikosti nástřikového prostoru. Špičkově nasvícený pracovní prostor, velmi výkonná vzduchotechnika a topný systém.
Standardní provedení – kabina 9 m.

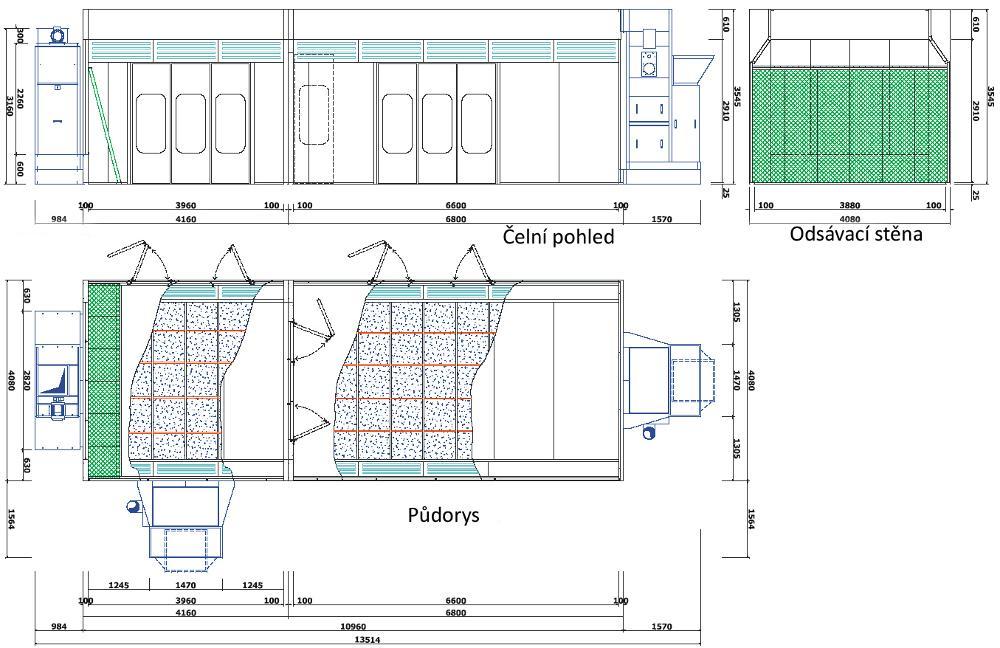

Rozměryvnější / vnitřní
délka v mm
9500 / 9300
šířka v mm5180 / 4980
výška v mm
5510 / 4900

ODSÁVACÍ KANÁLY
Centrální odsávací kanál s pozinkovanými zátěžovými rošty (nosnost 1650 kg).

ČELNÍ STĚNA
Čelní motorizovaná rolovací vrata o rozměru 3600 x 4900 mm (š x v). V boční stěně kabiny jsou umístěny servisní dveře pro obsluhu.

OPLÁŠTĚNÍ
Stěny typu "Sandwich" - dvojitý plášť z pozinkovaného plechu, izolace z minerálního vlákna v meziprostoru o tloušťce 60 mm. Vnější stěny opatřeny plastovým nástřikem v barvě modré, rámy dveří bílé.

VNITŘNÍ PROSTOR
Vnitřní stěny bíle lakované. Izolovaný mezistrop šíře 3600 mm stejné délky jako lakovací kabina. Stropní a podlahová filtrace.

OSVĚTLENÍ
Dvě řady světel v horní části kabiny a dvě řady světel v boční stěně po čtyřech neonových trubicích o výkonu á 40 W.

TEPLOTY
Lakování 18 °C - 23 °C, sušení 40 °C - 80 °C. Nárůst teploty z 18 °C na 65 °C za 15 - 20 min.

VSTUPNÍ AGREGÁT
Jednotka typu LM2 – elektromotor, ventilátor, suchá filtrace, nerezový výměník, automatika, recirkulační systém, bezpečnostní systém, hořák.

VÝSTUPNÍ AGREGÁT
Jednotka typu EE2 – elektromotor, ventilátor, dvoustupňová suchá filtrace, regulační klapka, možnost dovybavení filtrací aktivním uhlím.

OSTATNÍ
Ovládání plně automatizované. 90% recirkulace tepla při sušení, možnost dovybavení rekuperací.
Vyhovuje pro použití vodou ředitelných barev. Hlučnost 72 dBA.

VÝKONOVÉ PARAMETRY

Provedení 1
LM2
EE2
Vzduchový výkon 30.000 m3/hod, 2 ventilátory, 2 elektromotory 5,5 kW, výkon hořáku 199 kW.

V dodávce je zahrnuta doprava, montáž, uvedení kabiny do provozu, zaškolení obsluhy, dokumentace, jedna kompletní sada filtrů, revizní zpráva elektro, seřízení hořáku vč. protokolu.
