Conquer


POPIS
Lakovací kabina standardně požadovaných rozměrů pro značkové servisy a karosárny. Vyhovuje dnešnímu trendu "zvětšování" vozidel. Výborný poměr cena / velikost / produktivita práce.

Rozměryvnější / vnitřnívnější / vnitřnívnější / vnitřnívnější / vnitřní
délka v mm
6140 / 5940
6800 / 6600
7460 / 7260
8120 / 7920
šířka v mm
3900 / 3800
3900 / 3800
3900 / 3800
4080 / 3960
výška v mm (var. A)3275 / 2640
3275 / 2640
3275 / 2640
3275 / 2640
výška v mm (var. B,C)3650 / 2640
3650 / 2640
3650 / 2640
3650 / 2640

ODSÁVACÍ KANÁLY
A - zděné kanály podle dokumentace výrobce (na náklady klienta)
B - kovový podstavec o výšce 400 mm uložený na rovné podlaze nebo zapuštěný do podlahy
C - kovový podstavec s vnitřními nájezdy uložený na rovné podlaze

ČELNÍ STĚNA

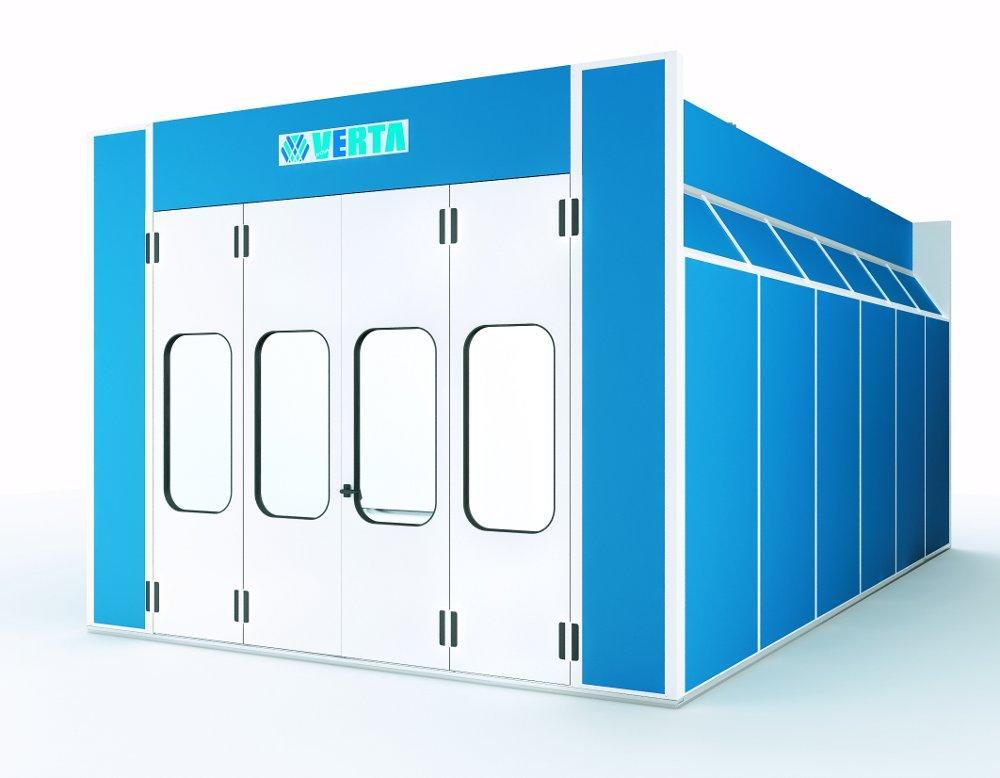

Čtyřdílná vstupní vrata o rozměru 3160 x 2580 mm (š x v), prosklená čtyřmi okny. Středový díl slouží jako vstup pro obsluhu.

OPLÁŠTĚNÍ
Stěny typu "Sandwich" - dvojitý plášť z pozinkovaného plechu, izolace z minerálního vlákna v meziprostoru o tloušťce 60 mm. Vnější stěny opatřeny plastovým nástřikem v barvě modré, rámy dveří bílé.

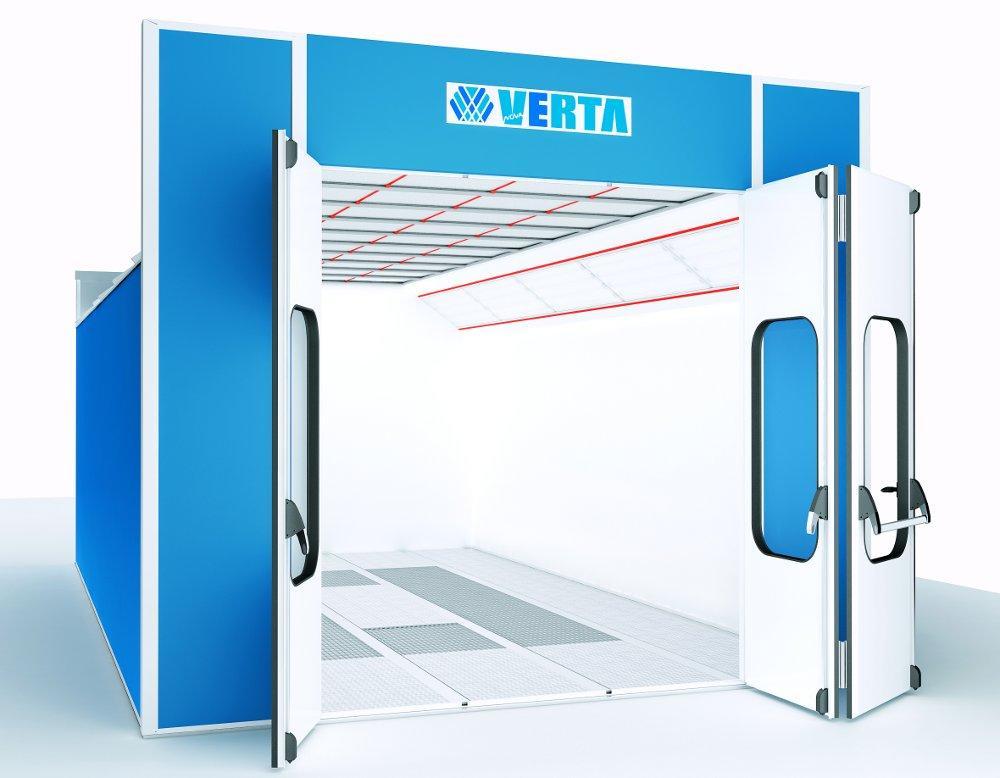

VNITŘNÍ PROSTOR
Vnitřní stěny bíle lakované. Izolovaný mezistrop šíře 3200 mm stejné délky jako lakovací kabina. Stropní a podlahová filtrace.

OSVĚTLENÍ
Dvě řady světel v horní části kabiny po čtyřech neonových trubicích o výkonu á 40 W.

TEPLOTY
Lakování 18 °C - 23 °C, sušení 40 °C - 80 °C. Nárůst teploty z 18 °C na 65 °C za 6 - 8 min.

VSTUPNÍ AGREGÁT
Jednotka typu SM1/LM1 nebo SM1,5/LM1,5 nebo SM2/LM2 – elektromotor, ventilátor, suchá filtrace, nerezový výměník, automatika, recirkulační systém, bezpečnostní systém, hořák.

VÝSTUPNÍ AGREGÁT
Jednotka typu EE1 nebo EE1,5 nebo EE2 – elektromotor, ventilátor, dvoustupňová suchá filtrace, regulační klapka, možnost dovybavení filtrací aktivním uhlím.

OSTATNÍ
Ovládání plně automatizované. 90% recirkulace tepla při sušení, možnost dovybavení rekuperací.
Vyhovuje pro použití vodou ředitelných barev. Hlučnost 72 dBA.

VÝKONOVÉ PARAMETRY

Provedení 1
SM1/LM1
EE1
Vzduchový výkon 20.000 m3/hod, 1 ventilátor, 1 elektromotor 5,5 kW, výkon hořáku 140 kW.
Provedení 2
SM1,5/LM1,5
EE1,5
Vzduchový výkon 24.000 m3/hod, 2 ventilátory, 1 elektromotor 5,5 kW, výkon hořáku 169 kW.
Provedení 3
SM2/LM2
Vzduchový výkon 30.000 m3/hod, 2 ventilátory, 2 elektromotory 5,5 kW, výkon hořáku 199 kW.

V dodávce je zahrnuta doprava, montáž, uvedení kabiny do provozu, zaškolení obsluhy, dokumentace, jedna kompletní sada filtrů, revizní zpráva elektro, seřízení hořáku vč. protokolu.
